高壓輸電電纜和低壓電纜有什么區別？

高壓輸電電纜和低壓電纜有什么區別？

1. 電壓等級

• 高壓輸電電纜：
  • 電壓范圍：通常指110kV及以上電壓等級的電纜，甚至可以達到500kV、1000kV等超高壓和特高壓等級。

  • 用途：主要用于遠距離、大功率的電力傳輸，如跨區域輸電線路、大型發電站與電網的連接。

  • 昆明電纜廠_昆明電線電纜廠家_云南電投線纜有限公司。

• 低壓電纜：
  • 電壓范圍：一般指1kV及以下電壓等級的電纜。
  • 用途：主要用于城市配電網、住宅和商業建筑的內部布線，為照明、插座、小型設備等提供電力。

2. 結構設計

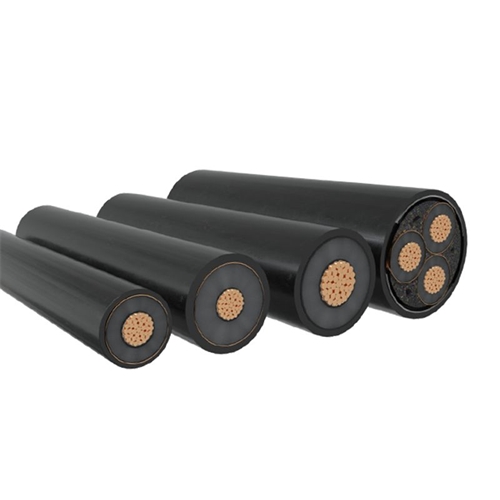

• 高壓輸電電纜：
  • 導體：通常采用多股絞合的銅或鋁導體，以提高導電性能和機械強度。
  • 絕緣層：絕緣層較厚，采用高分子絕緣材料，如交聯聚乙烯（XLPE），以承受高電壓。
  • 屏蔽層：通常有兩層屏蔽層，內屏蔽層和外屏蔽層，用于均勻電場分布，防止電場外泄。
  • 護套：采用聚乙烯、聚氯乙烯等材料，具有防水、防潮、防腐蝕等功能。

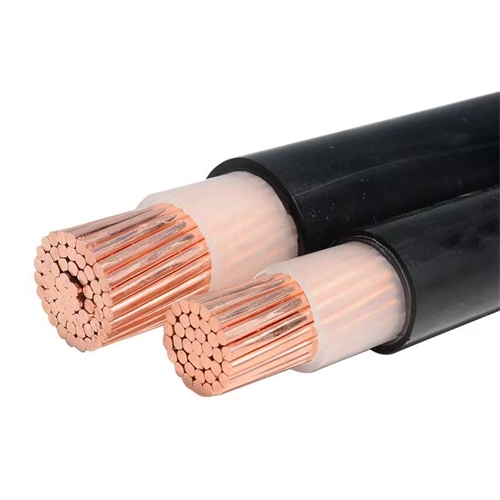

• 低壓電纜：
  • 導體：可以是單芯或多芯結構，導體截面積相對較小。
  • 絕緣層：絕緣層較薄，材料相對簡單，如聚氯乙烯（PVC）。
  • 屏蔽層：部分低壓電纜可能沒有屏蔽層，或僅有一層簡單的屏蔽層。
  • 護套：護套材料多樣，主要起到保護絕緣層和導體的作用。

3. 絕緣材料

• 高壓輸電電纜：
  • 主要材料：交聯聚乙烯（XLPE）是目前應用最廣泛的絕緣材料，具有優良的電氣性能和機械性能。
  • 其他材料：在一些特殊場合，可能會使用橡膠絕緣材料或復合絕緣材料。
• 低壓電纜：
  • 主要材料：聚氯乙烯（PVC）是最常用的絕緣材料，價格低廉，性能穩定。

  • 其他材料：聚乙烯（PE）、橡膠等材料也常用于低壓電纜。

  • 昆明電纜廠_昆明電線電纜廠家_云南電投線纜有限公司。

4. 應用場景

• 高壓輸電電纜：
  • 遠距離輸電：用于連接發電站與城市電網，實現大容量、遠距離的電力傳輸。
  • 高壓變電站：用于變電站內部設備之間的連接，確保電力系統的穩定運行。
  • 跨區域輸電：在國家電網的主干線路中，高壓電纜用于連接不同地區的電網。
• 低壓電纜：
  • 城市配電網：用于城市電網的分支線路，將電力分配到各個小區和商業建筑。
  • 建筑內部布線：用于住宅、辦公樓、商場等建筑的照明、插座、空調等設備的供電。
  • 小型設備供電：用于工廠中的小型設備、儀器儀表等的電力連接。

5. 安裝和敷設要求

• 高壓輸電電纜：
  • 敷設方式：通常采用地下直埋、隧道敷設或架空敷設。
  • 安裝要求：對安裝環境要求較高，需要嚴格的防水、防潮措施，敷設過程中需要避免機械損傷。
  • 維護成本：維護成本較高，需要定期進行絕緣測試和檢查。
• 低壓電纜：
  • 敷設方式：可以采用明敷、暗敷、橋架敷設等多種方式。
  • 安裝要求：安裝相對簡單，對環境要求較低，但需要確保線路的整潔和安全。
  • 維護成本：維護成本較低，主要是檢查絕緣層是否老化、破損。

6. 安全性和可靠性

• 高壓輸電電纜：
  • 安全性：由于電壓高，對絕緣性能和機械強度要求極高，一旦發生故障，可能導致大面積停電。
  • 可靠性：設計和制造標準嚴格，采用冗余設計和多重保護措施，確保高可靠性。
• 低壓電纜：
  • 安全性：電壓較低，相對安全，但仍需注意短路、過載等問題。
  • 可靠性：雖然設計相對簡單，但在建筑內部布線中，需要合理規劃和安裝，以確保系統的可靠性。

總結

高壓輸電電纜和低壓電纜在電壓等級、結構設計、絕緣材料、應用場景等方面存在顯著差異。高壓電纜主要用于遠距離、大功率的電力傳輸，要求高絕緣性能和機械強度；低壓電纜則主要用于城市配電網和建筑內部布線，設計相對簡單，成本較低。根據不同的應用場景，選擇合適的電纜類型是確保電力系統安全、可靠運行的關鍵。云南電投線纜有限公司。
